Блок сопряжения П-166Ц БУУ-02

Блок сопряжения П-166Ц БУУ-02 используется для организации системы оповещения о ЧС (РАСЦО), предназначен для приема закодированных сигналов оповещения о чрезвычайных ситуациях. Применяться во многих регионах Российской Федерации включая Москву и Московскую область.
Блок сопряжения подключается через закрытый VPN канал созданный между самим блоком сопряжения установленным на объекте заказчика и оборудованием высшего звена П166Ц установленного в ПСЦ (Пожарно спасательном центре), ЦУКС (центральном управлении в кризисных ситуациях) или ЕДДС (единой дежурной диспетчерской службе) в зависимости от региона объекта РФ.


135000  125000р.

Текст
заказать

Комплектация
П-166Ц БУУ-02

Комплектация поставки коробки с блоком сопряжения П-166Ц БУУ-02
Блок питания для блока сопряжения П-166Ц БУУ-02
Диск CD-R с РЭ
Кабель mini USB (тип B) - USB (тип A)
Паспорт на блок сопряжения П-166Ц БУУ-02

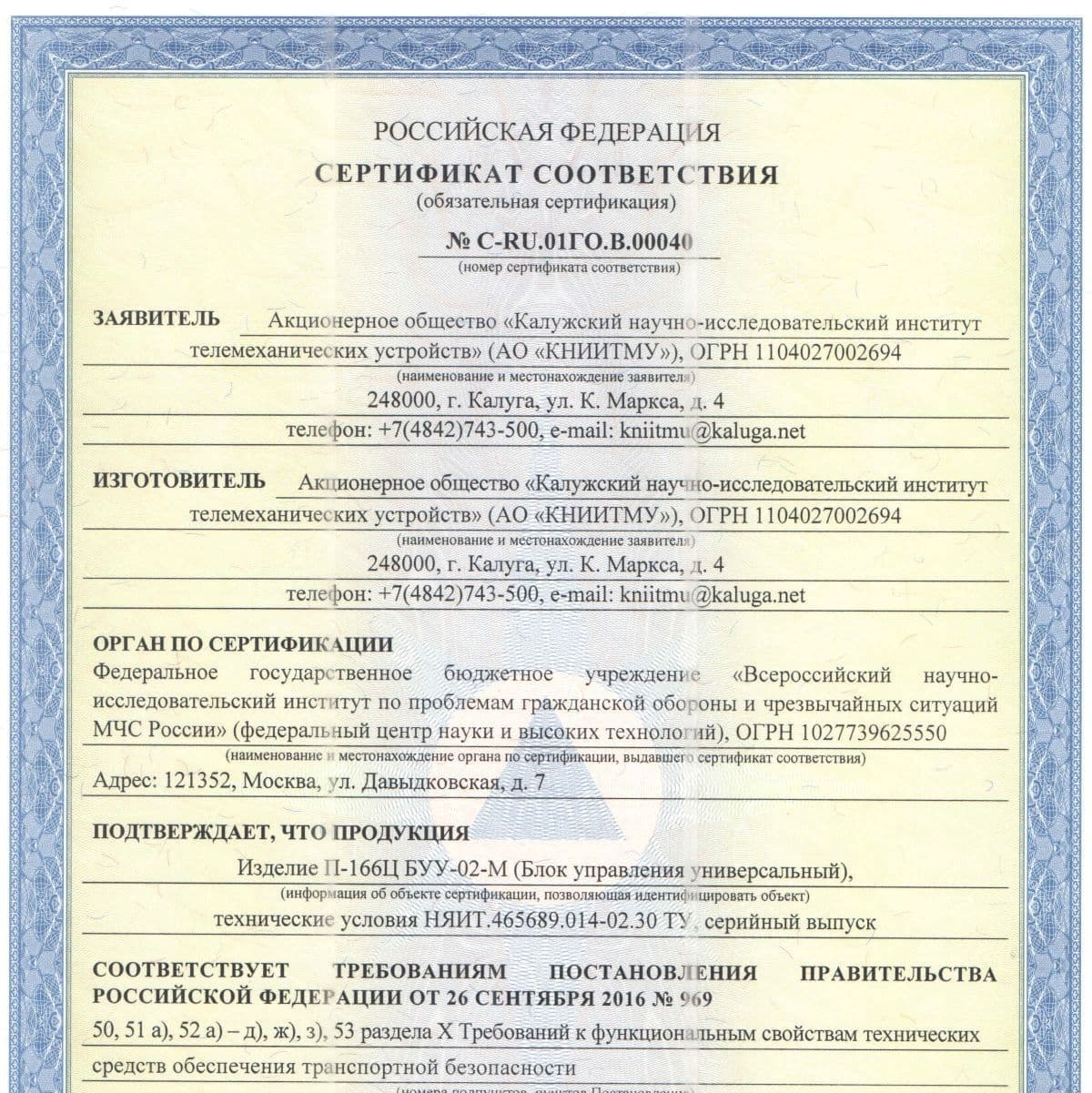

Сертификат соответствия на блок сопряжения П-166Ц БУУ-02

Настройка и сопряжение блока П-166Ц БУУ-02


Характеристики

Сетевой интерфейс

Ethernet 10/100 Мбит

Максимальное сопротивление шлейфа дискретных
входов

1 кОм

Коммуникационные
интерфейсы

RS-232
RS-485
USB (профильUART)

Максимальное напряжение
коммутации «сухих»
контактов

50 В

Звуковой интерфейс

Вход звукового сигнала 0 дБ (0,775 В)
Выход звукового сигнала 0 дБ (0,775 В)

Максимально ток коммутации «сухих» контактов

2000 мА

Входы

Шесть дискретных входов, с питанием от
гальванически развязанного источника

Типовое сопротивление замкнутых контактов

20 Ом

Выходы

Шесть нормально разомкнутых «сухих»
контактов с общим проводом.
Один независимый «сухой контакт».
Две группы переключающих «сухих»
контактов

Управление нагрузкой (через
контактор)

Два независимых реле 220 В, 10 А

Ток потребления не более

250 мА при электропитании от 12 В

Масса блока

0,7 кг

Габариты блока

225 х 166 х 46мм

Габариты коробки

280 х 260 х 80мм

Средняя наработка на отказ не менее

5000 ч.

Средний срок эксплуатации

5 лет.
Системы оЧС

Блок сопряжения П-166Ц БУУ-02

Обеспечивает:
− приём команд и информации оповещения с терминала оповещения П-166Ц (АПУ-РСО) НЯИТ.465673.029 и его модификаций, П-166Ц
(АПУ-Ц) НЯИТ.465673.017 и его модификаций в циркулярном и избирательном режиме;
− передачу результатов выполненных команд на пульт управления (квитирование);
− приём сигналов контроля и выдачу результатов контроля без
включения оконечных устройств;
− управление двумя электросиренами в непрерывном или прерывистом режиме;
− управление радиотрансляционной установкой (РТУ) методом отбора речевого тракта радиовещания и подачи на установку речевого сигнала оповещения;
− управление аппаратурой П-160, П-164 (или аналогичным) путём
подачи шести команд методом замыкания «сухих» контактов и подачи речевого сигнала на аппаратуру, получение сигнала подтверждения путём
опроса нормально разомкнутого контакта;
− контроль состояния датчиков методом опроса нормально разомкнутых контактов;
− установку параметров блока и первичную конфигурацию через
стандартную терминальную программу «Hyper Terminal»
− запись и воспроизведение со сменного носителя (Flash-карты) заранее подготовленных звуковых сообщений;
− ведение протоколов всех событий в реальном времени с записью
на сменный носитель;
− удаленное обновление встроенного программного обеспечения;
− удаленный контроль состояния блока с помощью встроенного
WEB-сервера;
− удаленный доступ к сменному носителю при помощи встроенного
FTP-сервера.

Блок сопряжения

  • Изображение

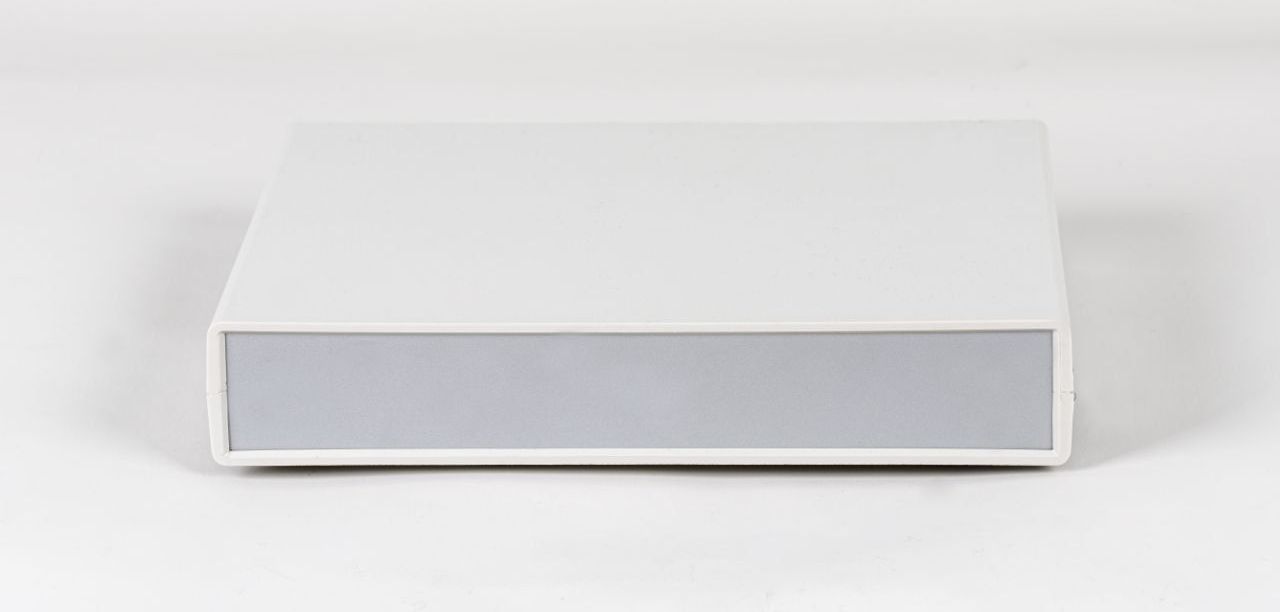

    П-166Ц БУУ 02 вид спереди
  • Изображение

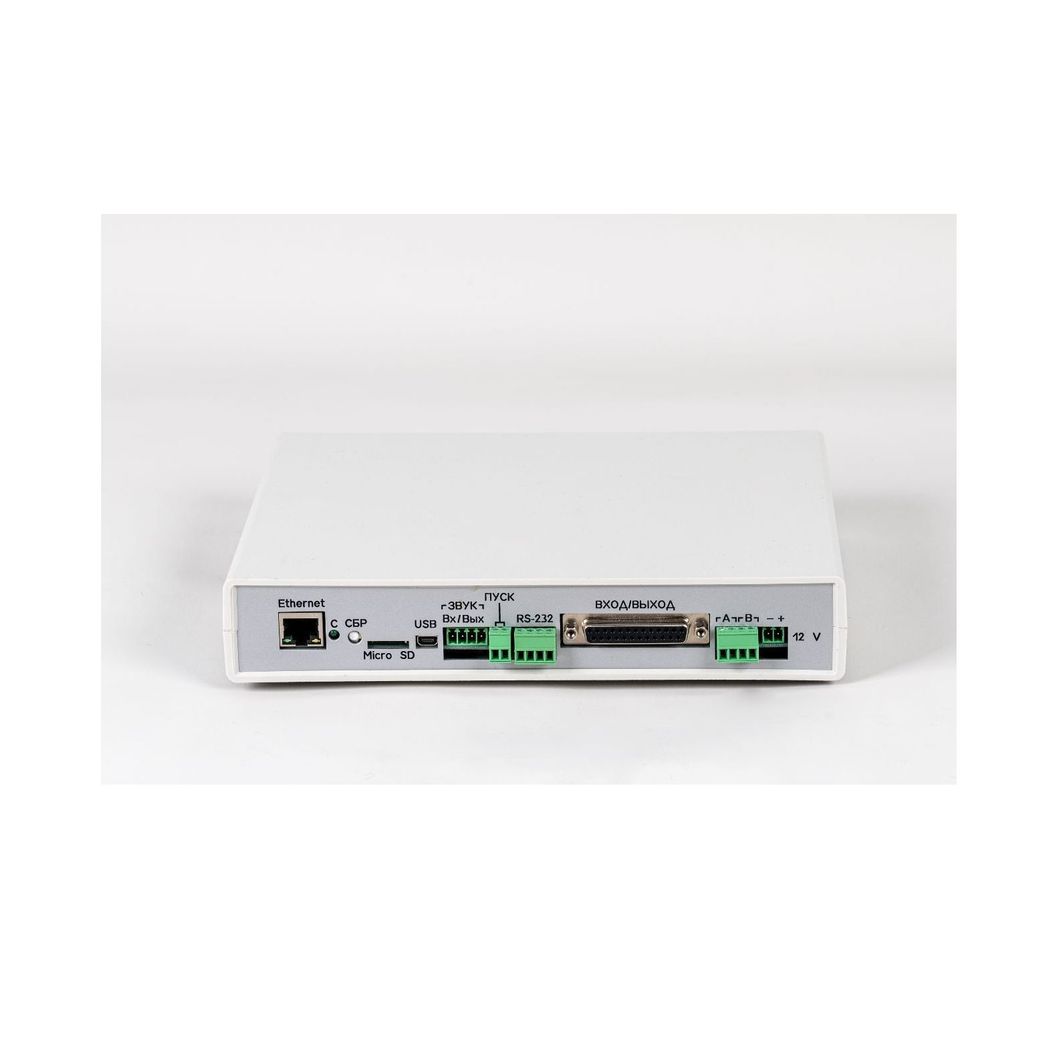

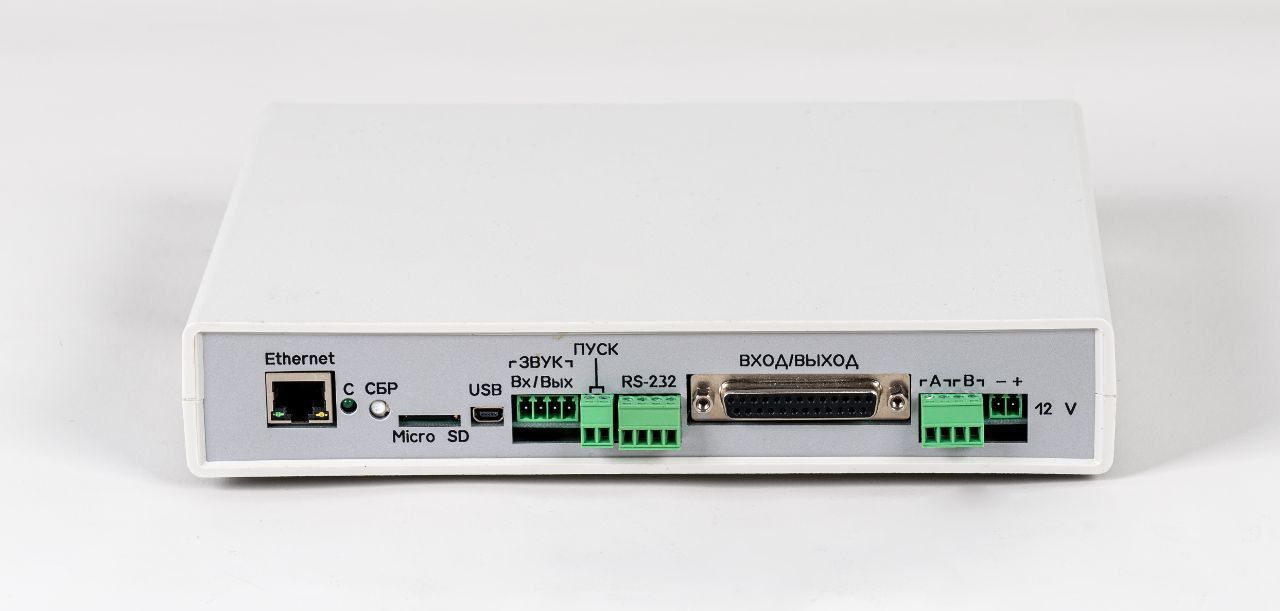

    П-166Ц БУУ-02 вид сзади
  • Изображение

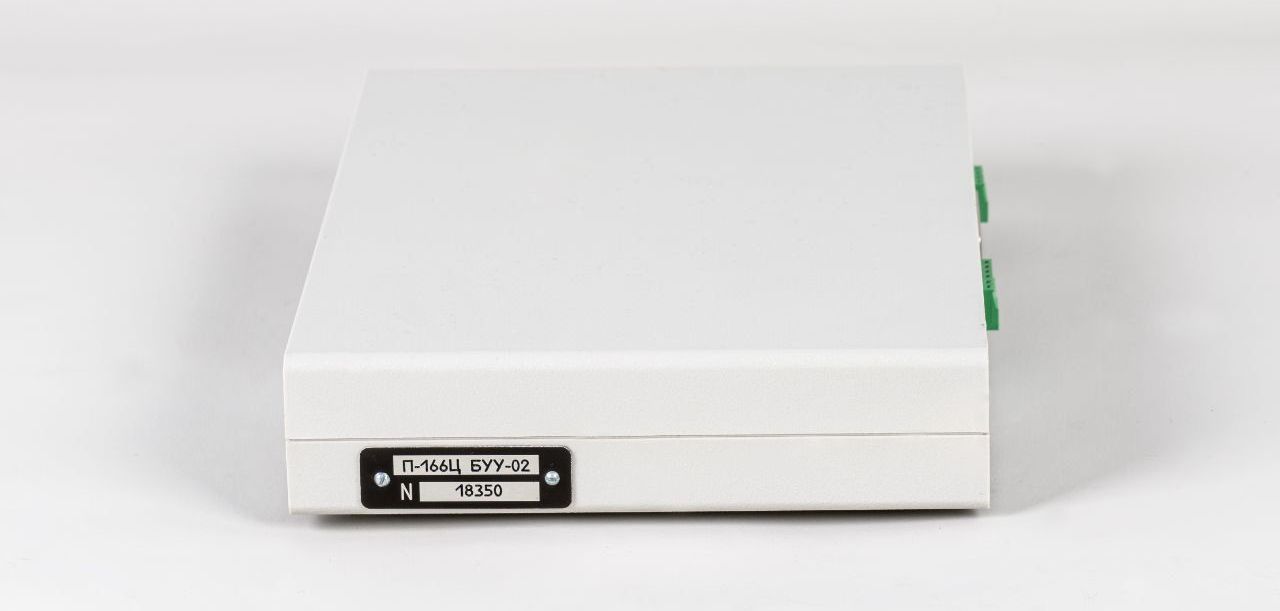

    П-166Ц БУУ 02 вид с боку
    Системы оЧС

    Комплектация


    П-166Ц БУУ-02 (НЯИТ.465689.014-02) - 1шт.

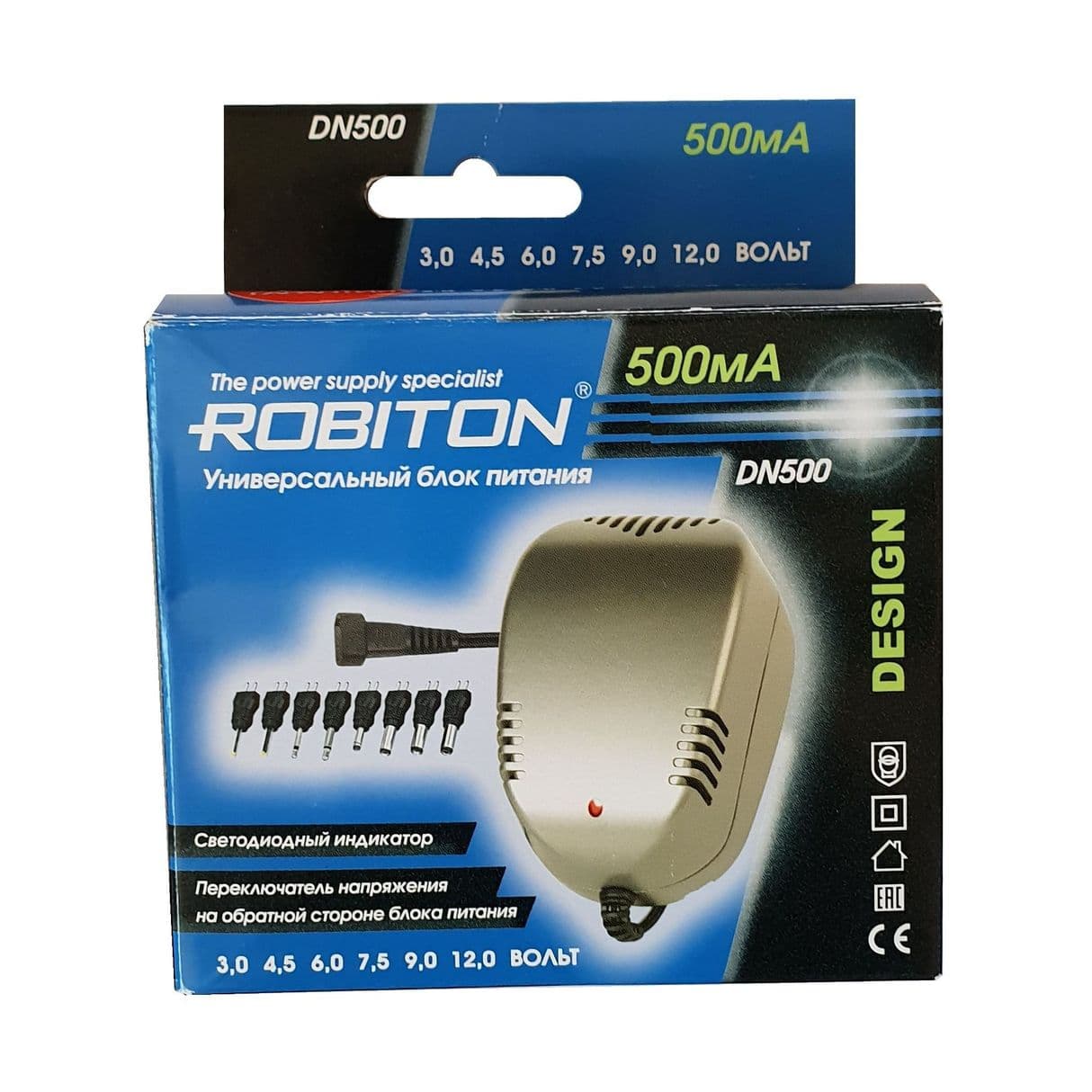

    Блок питания (НЯИТ.436225.005) - 1шт.

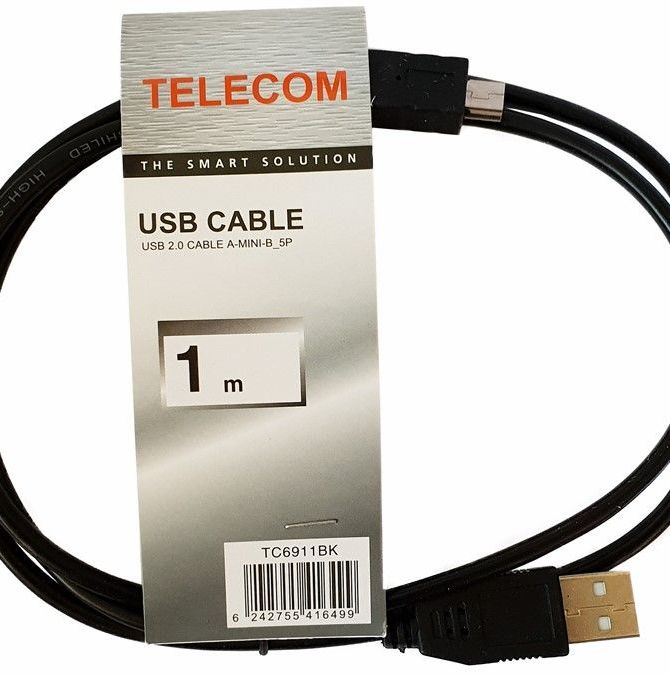

    Кабель mini USB (тип В) – USB (тип А) - 1шт.

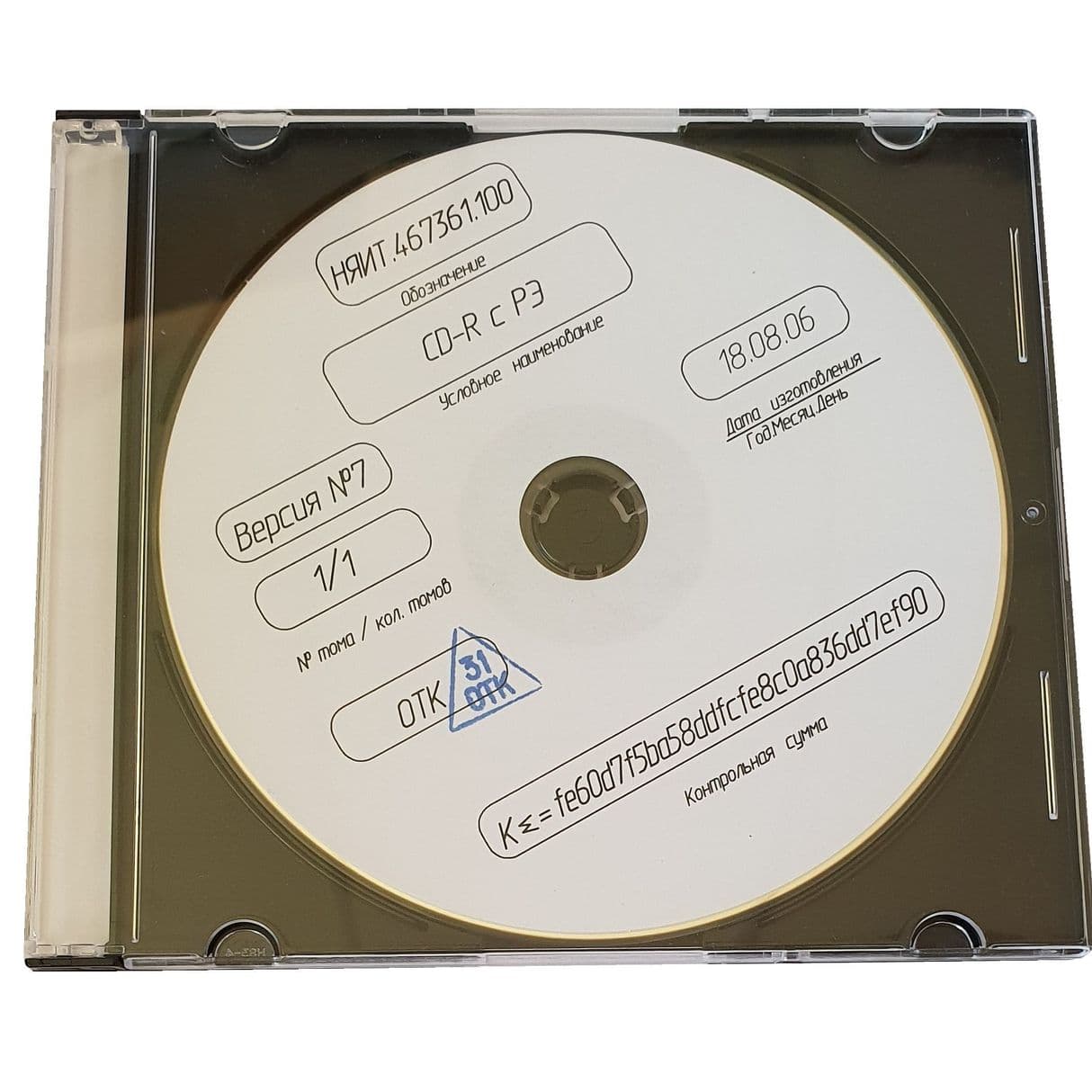

    CD-R Руководство по эксплуатации - 1шт.

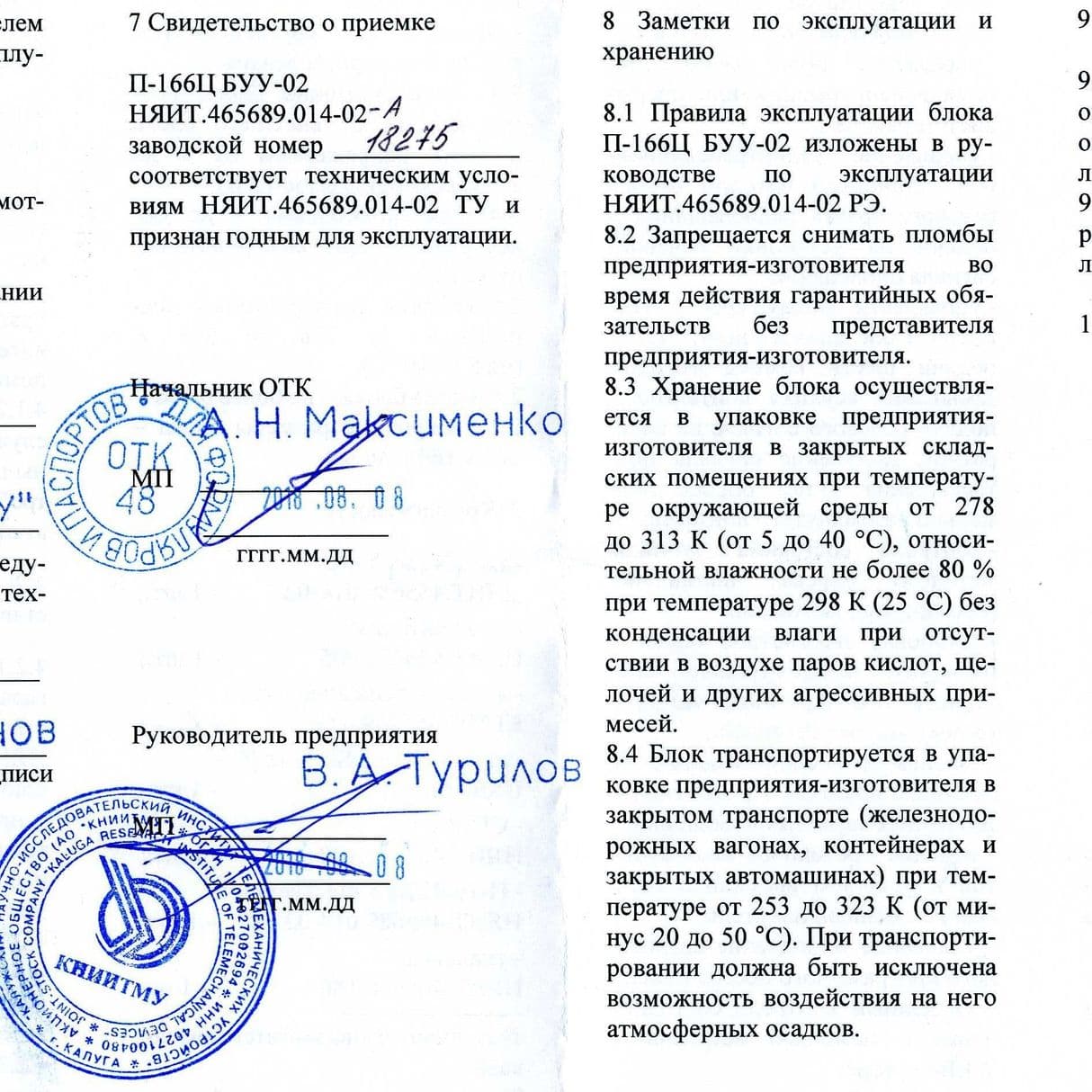

    П-166Ц БУУ-02 Паспорт (НЯИТ.465689.014-02 ПС) - 1шт.
    Упаковка (НЯИТ.465976.186) - 1шт.


    Комплектация

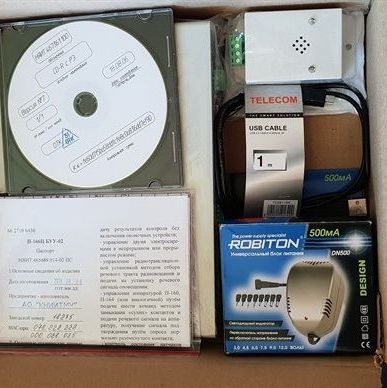

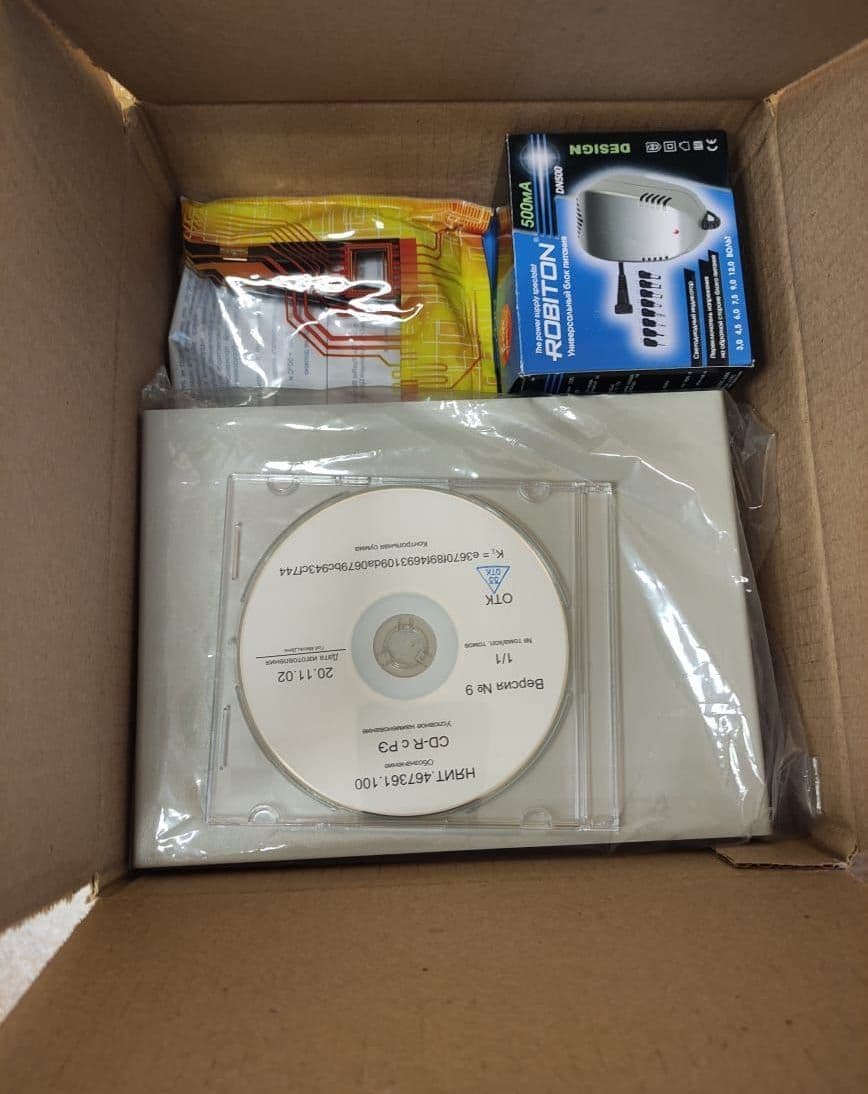

    Содержимое коробки

    Для чего устанавливают систему оповещения о ЧС?

    Систему оповещения о ЧС устанавливают для своевременного доведения до людей сигналов или речевой информации о предстоящей опасности:
    - связанные с проявлением стихийных бедствий (шторм, селезни, землетрясения, бури и т.д.)
    - связанные с техногенным характером ( взрывы,пожары, обрушение зданий, выброс радиоактивных веществ и т.д.)
    - связанные с военными действиями (воздушная тревога, отбой воздушной тревоги, химическая тревога, радиационная опасность).

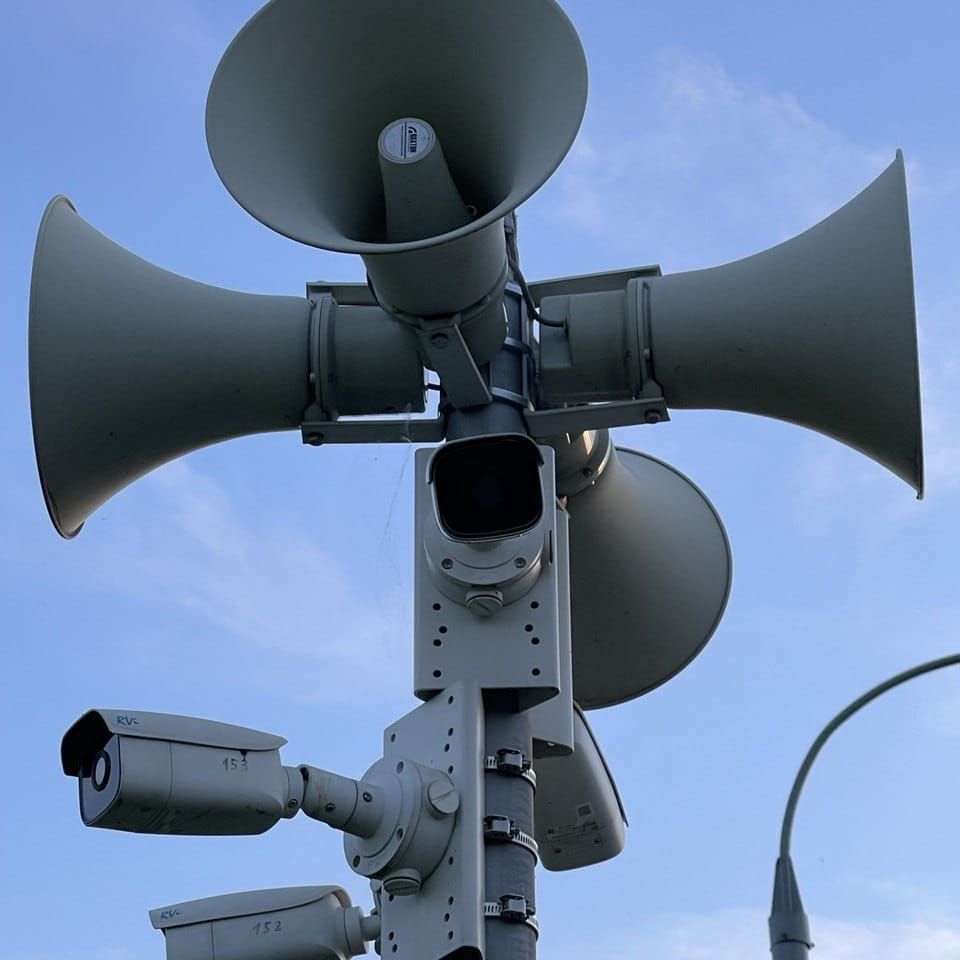

    По сигналу «Воздушная тревога» блок сопряжения П-166Ц БУУ-02 активирует сирены, а также передает сигнал на звукоусилительное оборудование с дальнейшей трансляцией на громкоговорители.


    На основании какой законодательной базы необходимо устанавливать систему оповещения о ЧС в Москве и Московской области?

    Постановление №795-ПП правительства Москвы от 1 декабря 2015г. с изменениями на 21 января 2020г. «Положение о системах оповещения населения города Москвы о чрезвычайных ситуациях», а так же на основании приказа руководителя Департамента ГОЧСиПБ от 29.07.2016 № 27-10-469/6 «О порядке подключения объектовых систем оповещения к региональной автоматизированной системе централизованного оповещения населения города Москвы о чрезвычайных ситуациях»
    Организация с одномоментным нахождением людей (включая персонал) численностью более 50 человек, а также социально важные объекты и объекты жизнеобеспечения населения вне зависимости от одномоментного нахождения людей.



    На основании какой законодательной базы необходимо устанавливать систему оповещения о ЧС в регионах РФ?

    СП 134.13330.2012 Системы электросвязи зданий и сооружений. Основные положения проектирования.
    5.13.6 Объектовая система оповещения как составная часть нижнего звена РСЧС должна быть запроектирована таким образом, чтобы обеспечивать своевременное оповещение о чрезвычайных ситуациях руководителей и персонал объекта. Объектовыми системами необходимо оснащать объекты с численностью одномоментно находящихся людей (включая персонал) более 50 чел., а также социально важные объекты и объекты жизнеобеспечения населения вне зависимости от численности одномоментно находящихся людей.




    Можно ли использовать имеющуюся систему оповещения о пожаре (СОУЭ) для трансляции сигналов ГОЧС?

    СП 134.13330.2012 Системы электросвязи зданий и сооружений. Основные положения проектирования.
    5.13.15 Допускается использование систем оповещения и управления эвакуацией при пожаре в качестве объектовых систем оповещения РСЧС при доукомплектовании их специальными автоматизированными устройствами сопряжения (П-166Ц БУУ-02) с каналами передачи сигналов включения устройств оповещения и информации оповещения о чрезвычайных ситуациях людей, находящихся на территории объекта.





    Какую нормативную базу использовать в проектировании и расстановке громкоговорителей для системы оповещения о ЧС?

    СП 134.13330.2012 Системы электросвязи зданий и сооружений. Основные положения проектирования.
    5.13.16 Требования к техническим характеристикам объектовых систем оповещения аналогичны требованиям к системам противопожарной защиты и системам оповещения и управления эвакуацией людей при пожаре (СОУЭ), приведенным в СП 3.13130 и ГОСТ Р 53195.1 - ГОСТ Р 53195.5, ГОСТ 31565.






      Совместное подключение блоков сопряжения П-166Ц БУУ-02 и БСМС -VT к звукоусилительному оборудованию.

      В Москве, МО и регионах РФ и , где в ТУ (технических условиях) на сопряжение (ОСО) объектовой системы оповещения с РАСЦО (региональной автоматизированной системой оповещения) указывается два канала связи: VPN и радио канал, может применятся следующая схема иерархического соединения оборудования с созданием приоритета сигналов оповещения по VPN каналу.

      Наши преимущества

      Наши преимущества
      Сроки поставки
      1
      Сроки поставки
      Придерживаемся оговоренных сроков и дат поставки оборудования
      Качество оборудования
      2
      Качество оборудования
      Работаем непосредственно с Калужским заводом изготовителем «КНИИТМУ»
      Квалифицированный персонал
      3
      Квалифицированный персонал
      Системами оповещения о ЧС занимаемся более 10 лет.

      Система оповещения населения о чрезвычайных ситуациях на базе П-166Ц БУУ-02 и ROXTON


      Система оповещения населения о чрезвычайных ситуациях (ЧС) является критически важным инструментом для защиты жизни и имущества граждан в случае возникновения опасности. Система оповещения позволяет своевременно информировать население о надвигающейся угрозе, предоставляя инструкции и рекомендации по действиям в чрезвычайной ситуации.

      Система оповещения населения на базе блока сопряжения П-166Ц БУУ-02 и звукоусилительного оборудования ROXTON представляет собой современное и эффективное решение для организации своевременного и надежного оповещения населения.

      Блок сопряжения П-166Ц БУУ-02

      Блок сопряжения П-166Ц БУУ-02 является центральным элементом системы оповещения. Он обеспечивает прием сигналов оповещения от различных источников, таких как региональные центры управления в кризисных ситуациях (РЦУКС) и системы спутниковой связи, и преобразует их в формат, совместимый со звукоусилительным оборудованием.

      Звукоусилительное оборудование ROXTON

      Звукоусилительное оборудование ROXTON включает в себя усилители, громкоговорители и другое оборудование, необходимое для передачи сигналов оповещения на большие расстояния. Усилители повышают мощность сигналов, а громкоговорители воспроизводят их, обеспечивая четкое и громкое оповещение.

      Принцип работы системы

      Система оповещения работает следующим образом:

      Сигналы оповещения поступают в блок сопряжения П-166Ц БУУ-02 от источников оповещения.
      Блок сопряжения преобразует сигналы в формат, совместимый со звукоусилительным оборудованием.
      Усилители повышают мощность сигналов и передают их на громкоговорители.
      Громкоговорители воспроизводят сигналы оповещения, обеспечивая своевременное и надежное информирование населения.
      Преимущества системы

      Система оповещения населения на базе П-166Ц БУУ-02 и ROXTON обладает рядом преимуществ, в том числе:

      Надежность: Система спроектирована для обеспечения надежной работы даже в самых экстремальных условиях.
      Своевременность: Система позволяет быстро и эффективно передавать сигналы оповещения, обеспечивая своевременное информирование населения.
      Широкий охват: Система может охватывать большие территории, обеспечивая оповещение всех жителей в зоне риска.
      Гибкость: Система может быть легко адаптирована к различным условиям эксплуатации и требованиям оповещения.
      Интеграция: Система может быть интегрирована с другими системами управления чрезвычайными ситуациями, такими как системы мониторинга и реагирования.
      Заключение

      Система оповещения населения о чрезвычайных ситуациях на базе П-166Ц БУУ-02 и ROXTON является незаменимым инструментом для защиты жизни и имущества граждан. Она обеспечивает своевременное и надежное информирование населения о надвигающихся угрозах, позволяя людям предпринять необходимые действия для защиты себя и своих близких.
